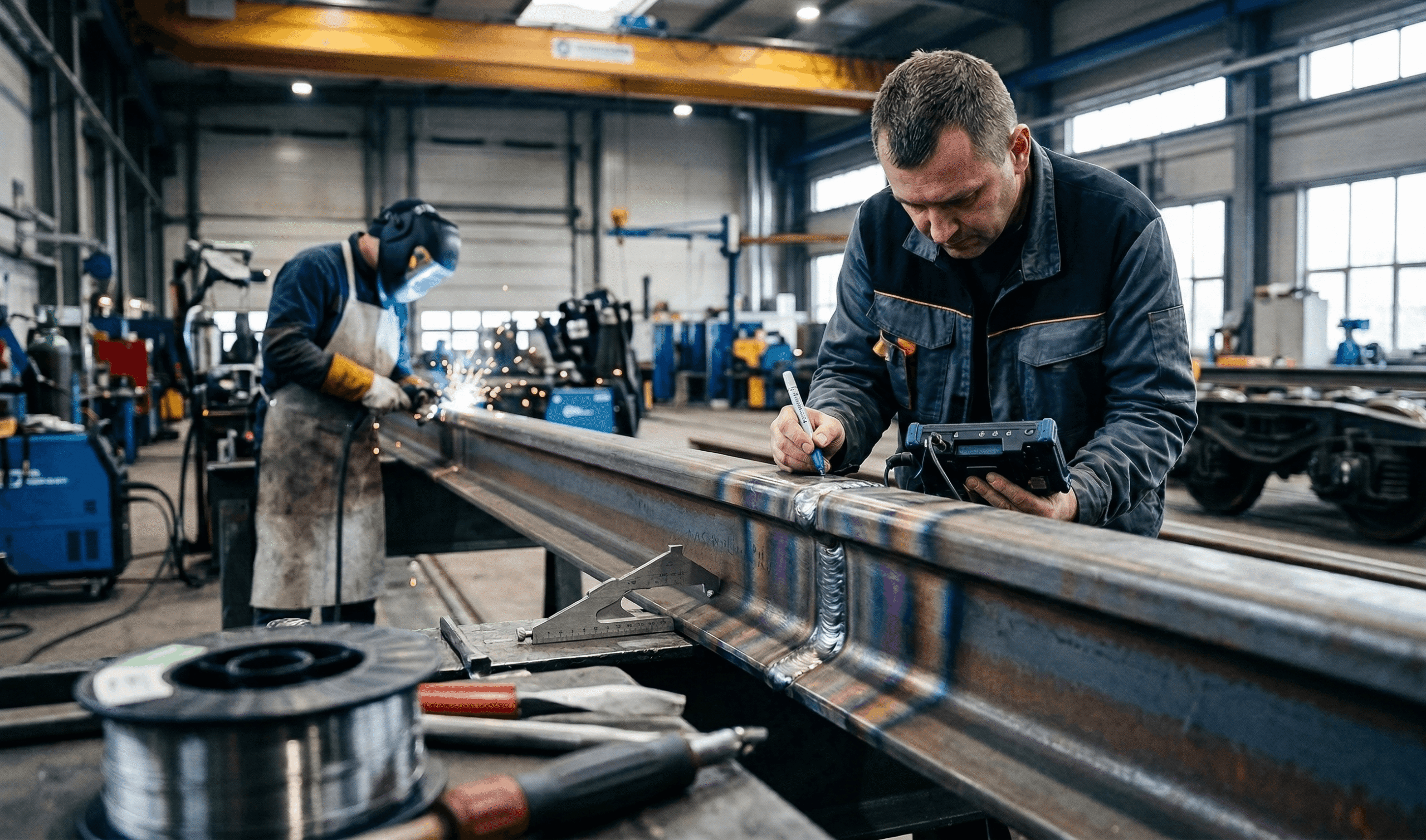

Strefa Wpływu Ciepła (SWC) w spawaniu konstrukcji kolejowych – jak zadbać o trwałość i precyzję?
W procesie produkcji komponentów kolejowych, Strefa Wpływu Ciepła (SWC) to obszar materiału rodzimego, który nie uległ stopieniu, ale pod wpływem temperatury spawania zmienił swoje właściwości fizyczne i strukturę mikroskopową. Niewłaściwe zarządzenie tą strefą prowadzi do pęknięć, korozji oraz utraty wymiarów podczas późniejszej obróbki.
Kluczowe fakty o SWC w branży kolejowej:
- Zmiany strukturalne: Wysoka temperatura może tworzyć twardy i kruchy martenzyt, który jest podatny na pękanie pod obciążeniem dynamicznym.
- Integralność strukturalna: Elementy kolejowe pracują w warunkach ciągłych drgań; osłabiona SWC to najczęstsze miejsce awarii zmęczeniowej.
- Precyzja wykonania: Naprężenia wewnętrzne w SWC powodują „pamięć materiału”, co bez odpowiedniego wyżarzania skutkuje odkształceniem części podczas frezowania.
- Rozwiązanie: Synergia kontrolowanego spawania, obróbki cieplnej (odprężania) i precyzyjnej obróbki CNC.
Spis treści:
- Czym dokładnie jest Strefa Wpływu Ciepła (SWC)?
- Nauka w służbie kolei: Zmiany fazowe w stali
- Dlaczego branża kolejowa nie wybacza błędów w SWC?
- Pamięć materiału – ukryty wróg precyzyjnego frezowania
- Jak Edba minimalizuje negatywne skutki SWC?
- Obróbka cieplna po spawaniu: Wyżarzanie jako fundament jakości
- FAQ – Najczęstsze pytania o SWC i bezpieczeństwo
Czym dokładnie jest Strefa Wpływu Ciepła (SWC)?
Wyobraź sobie, że pieczesz ciasto, ale spód jest przypalony, środek idealny, a góra surowa. Podobnie jest ze stalą podczas spawania. Choć łączymy dwa elementy, to materiał znajdujący się tuż obok spoiny przechodzi „szok termiczny”.
Strefa Wpływu Ciepła to pasmo materiału, które było wystarczająco gorące, by zmienić swój układ atomowy, ale nie dość gorące, by stać się płynnym. To właśnie tutaj najczęściej dochodzi do awarii. W branży kolejowej, gdzie wózki wagonowe czy elementy szynowe przenoszą tony nacisku, ta strefa decyduje o „być albo nie być” całego projektu.
Nauka w służbie kolei – zmiany fazowe w stali
Stal to nie jest jednolity blok materii – to skomplikowana struktura krystaliczna. Pod wpływem ciepła spawania (często przekraczającego 1000𝇈C w pobliżu łuku), dochodzi do tzw. przemian fazowych.
Największym zagrożeniem jest powstanie martenzytu. Jest to struktura bardzo twarda, ale jednocześnie krucha jak szkło. Jeśli w SWC powstanie zbyt dużo martenzytu, element kolejowy, zamiast lekko „pracować” pod ciężarem pociągu, po prostu pęknie. Według raportów technicznych dotyczących awarii szynowych, aż do 70% pęknięć zmęczeniowych ma swój początek właśnie w nieprawidłowo ukształtowanej strefie wpływu ciepła.
Dlaczego branża kolejowa nie wybacza błędów w SWC?
W sektorze kolejowym bezpieczeństwo jest absolutnym priorytetem. Elementy takie jak ramy wózków, czopy skrętu czy wsporniki hamulcowe muszą wytrzymać miliony cykli obciążeń.
- Korozja naprężeniowa: Zmieniona struktura chemiczna w SWC sprawia, że stal szybciej rdzewieje w tym konkretnym miejscu.
- Wytrzymałość zmęczeniowa: Nawet mikroskopijna rysa w SWC pod wpływem wibracji pociągu może w ciągu kilku miesięcy zamienić się w potężne pęknięcie.
Dlatego w Edba wiemy, że profesjonalna obróbka skrawaniem musi iść w parze z głębokim zrozumieniem metalurgii spawania.
Pamięć materiału – ukryty wróg precyzyjnego frezowania
Czy zdarzyło Ci się kiedyś prostować spinacz do papieru, który po chwili „chciał” wrócić do poprzedniego kształtu? To uproszczony przykład pamięci materiału.
Kiedy spawamy duży komponent kolejowy, wewnątrz stali powstają ogromne naprężenia. Jeśli od razu przejdziemy do etapu, jakim jest frezowanie CNC, po zdjęciu elementu z maszyny może on „odskoczyć” o kilka milimetrów. Dla inżyniera precyzyjnego to katastrofa – tolerancje wymiarowe zostają przekroczone, a część staje się złomem.
Jak Edba minimalizuje negatywne skutki SWC?
W firmie Edba do procesu spawania podchodzimy systemowo, łącząc nowoczesną technologię z rzemieślniczą precyzją:
- Kontrola energii liniowej: Nasi spawacze precyzyjnie dawkują ciepło. Im mniej ciepła wprowadzimy do materiału, tym węższa będzie Strefa Wpływu Ciepła.
- Odpowiednie chłodzenie: Nie pozwalamy stali na zbyt gwałtowne lub zbyt wolne stygnięcie, co zapobiega tworzeniu się wspomnianego wcześniej kruchego martenzytu.
- Przygotowanie krawędzi: Wykorzystujemy zaawansowane toczenie do idealnego przygotowania ukosowania blach, co pozwala na kładzenie mniejszej liczby ściegów spawalniczych.
Obróbka cieplna po spawaniu: Wyżarzanie jako fundament jakości
Aby wyeliminować „pamięć materiału” i zneutralizować negatywne skutki SWC, stosujemy wyżarzanie odprężające. Proces ten polega na nagrzaniu gotowego spawu do temperatury około 580-650𝇈C , przetrzymaniu go, a następnie bardzo powolnym schłodzeniu.
Co to daje klientowi?
- Stabilność wymiarowa: Po wyżarzaniu, późniejsze szlifowanie CNC przebiega bez niespodzianek. Materiał „nie pracuje” podczas obróbki.
- Dłuższa żywotność: Usunięcie naprężeń wewnętrznych sprawia, że część jest znacznie bardziej odporna na pękanie.
Dzięki temu połączeniu – od spawania, przez obróbkę cieplną, aż po finalne frezowanie – dostarczamy komponenty, które spełniają najbardziej rygorystyczne normy bezpieczeństwa w kolejnictwie.
FAQ – Najczęstsze pytania o SWC i bezpieczeństwo
1. Czy każdą spoinę trzeba wyżarzać?
Nie zawsze, ale w przypadku kluczowych elementów konstrukcyjnych w branży kolejowej czy morskiej jest to standard. Wszystko zależy od grubości materiału i wymagań projektowych.
2. Czy SWC można całkowicie wyeliminować?
Nie, każde spawanie termiczne tworzy strefę wpływu ciepła. Możemy jednak kontrolować jej szerokość i właściwości poprzez odpowiednie parametry spawania.
3. Jak rozpoznać problemy z SWC bez specjalistycznego sprzętu?
Gołym okiem jest to niemal niemożliwe. Problemy ujawniają się dopiero podczas obróbki (odkształcenia) lub w trakcie eksploatacji (pęknięcia). Dlatego tak ważny jest wybór wykonawcy z odpowiednim certyfikatem i zapleczem badawczym.
4. Czy obróbka skrawaniem po spawaniu jest konieczna?
W branży kolejowej precyzja spoiny rzadko wystarcza. Aby uzyskać płaszczyzny o wysokiej dokładności pod łożyska czy mocowania, frezowanie CNC po spawaniu jest niezbędne.
Szukasz partnera, który rozumie metalurgię i dostarczy Ci części gotowe do najtrudniejszych zadań?
Skontaktuj się z nami a pomożemy Ci przejść przez cały proces – od doboru technologii spawania, przez obróbkę cieplną, aż po finalne wykończenie powierzchni.
